USB Series

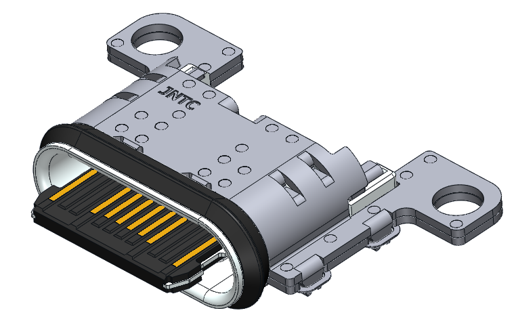

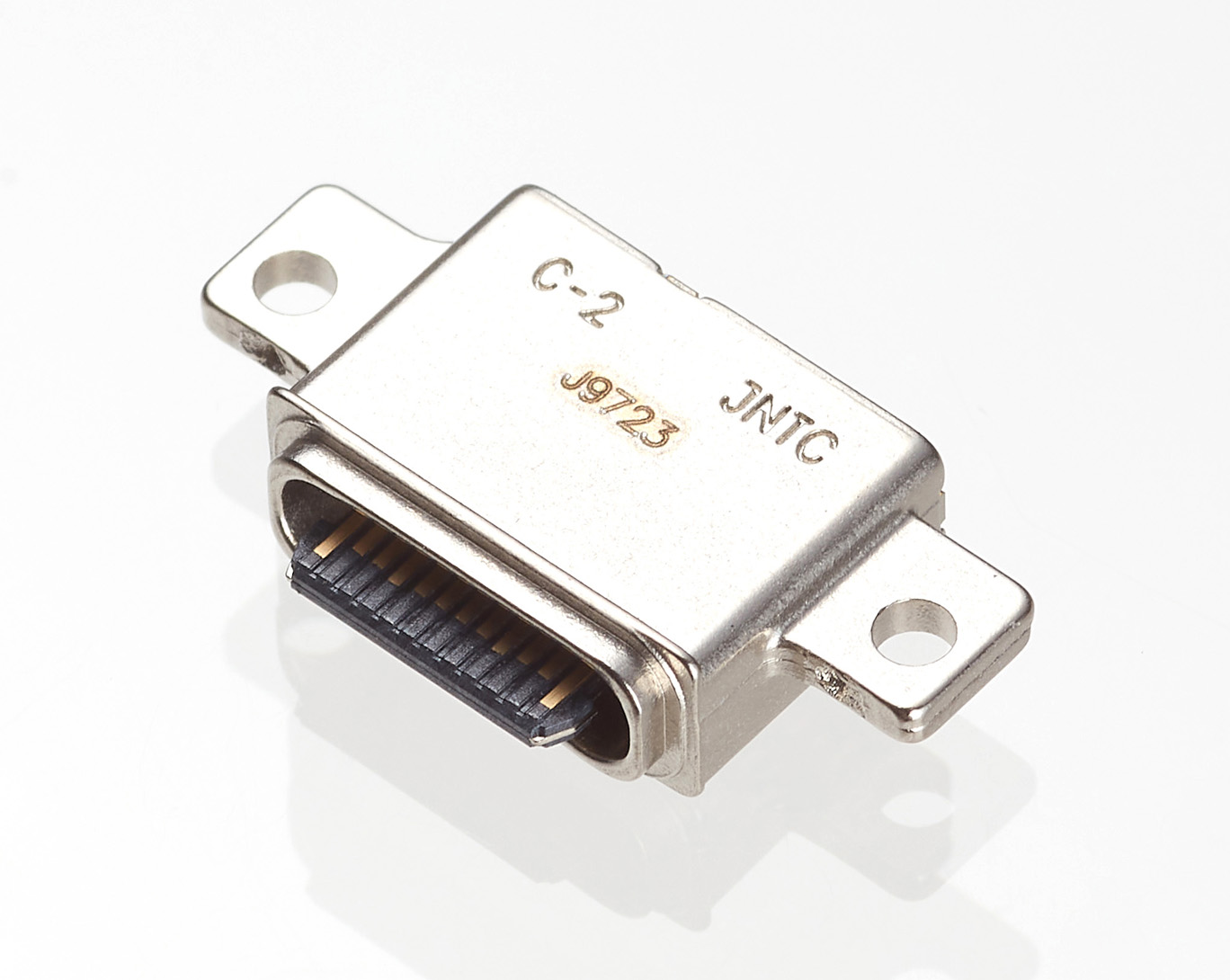

HY24-AB1120
- 모바일 기기와 외부(충전기, DLC 케이블 등) 연결 커넥터
- 상하 구분없는 체결구조 사용성 용이
- 방수 기능 구조
- Version 3.1 고속 data 전송, 충전
- 외형 Body MIM(금속사출품)으로 강성 제품
Specification
| Type | Mount On PCB |
|---|---|
| Rated current | 5.0A, 1.25A, 0.25A / Pin |
| Rated Voltage | 20V AC/DC |
| Waterproof Type | IPX8 |
| (size : H x W x L) | 3.25 x 16.74 x 9.03 |

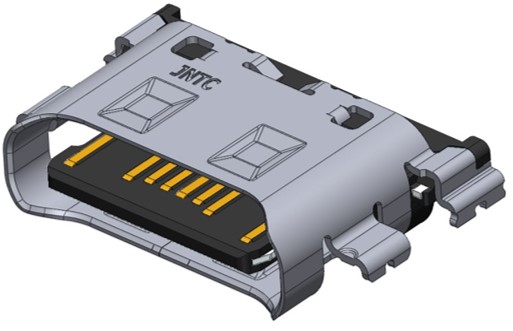

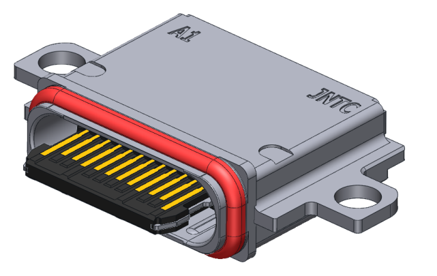

HY24-AB1015
- 모바일 기기와 외부(충전기, DLC 케이블 등) 연결 커넥터
- 상하 구분없는 체결 구조 사용성 용이
- Version 3.1 고속 data 전송, 충전
- 외형 Body SUS(Press) 구조 적용
Specification
| Type | Mount On PCB |
|---|---|
| Rated current | 5.0A, 1.25A, 0.25A / Pin |
| Rated Voltage | 20V AC/DC |
| Waterproof Type | None |
| (size : H x W x L) | 2.96 x 8.74 x 6.75 |

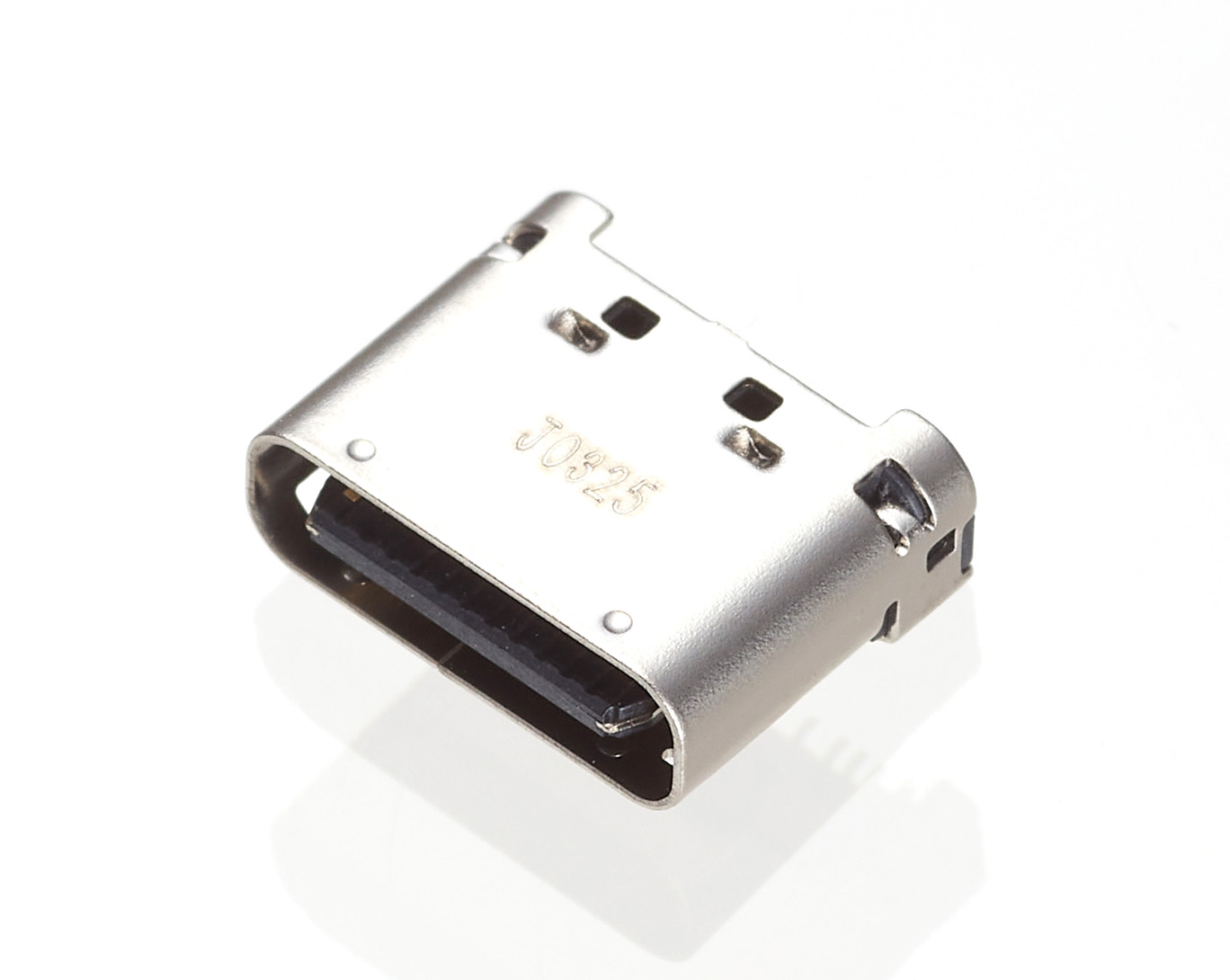

HY16-AB1500
- 모바일 기기와 외부(충전기, DLC 케이블 등) 연결 커넥터
- 상하 구분 없는 체결구조 사용성 용이
- USB Type C 2.0 Version
- 외형 Body SUS(Press) 구조 적용
Specification
| Type | PCB Cut Type |
|---|---|
| Rated current | 5.0A, 1.25A, 0.25A / Pin |
| Rated Voltage | 20V AC/DC |
| Waterproof Type | None |
| (size : H x W x L) | 2.96 x 11.00 x 6.55 |

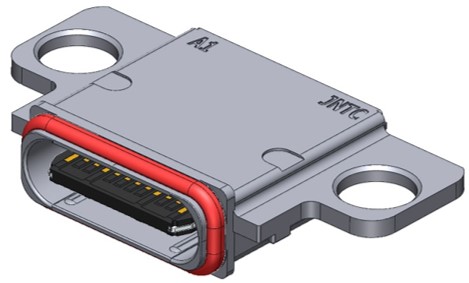

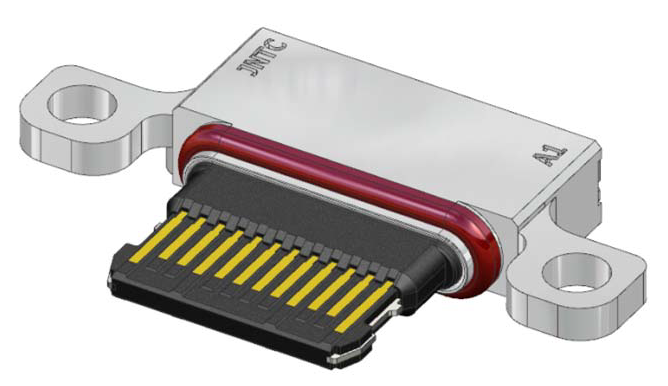

HY16-AB1985
- 모바일 기기와 외부(충전기, DLC 케이블 등) 연결 커넥터
- 상하 구분 없는 체결구조 사용성 용이
- USB Type C 2.0 Version
- 외형 Deepdrawing Shell 일체형 이음매 없는 방수 기능 구조
Specification
| Type | PCB Cut Type |
|---|---|
| Rated current | 5.0A, 1.25A, 0.25A / Pin |
| Rated Voltage | 20V AC/DC |
| Waterproof Type | IPX8 |
| (Size : H x W x L) | 4.11 x 15.82 x 10.88 |
HY24-AB1990
- 모바일 기기와 외부(충전기, DLC 케이블 등) 연결 커넥터
- 상하 구분 없는 체결구조 사용성 용이
- USB Type C 3.2 Version 고속 data 전송, 충전
- 외형 Deepdrawing Shell 일체형 이음매 없는 방수 기능 구조
Specification
| Type | PCB Cut Type |
|---|---|
| Rated current | 5.0A, 1.25A, 0.25A / Pin |
| Rated Voltage | 20V AC/DC |
| Waterproof Type | IPX8 |
| (size : H x W x L) | 4.00 x 15.82 x 10.88 |

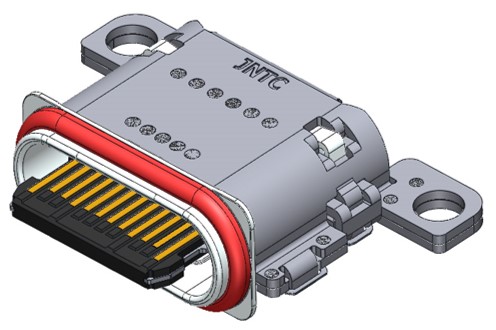

HY24-AB3200
- 모바일 기기와 외부(충전기, DLC 케이블 등) 연결 커넥터
- 상하 구분없는 체결구조 사용성 용이
- USB Type C 3.2 Version 고속 data 전송, 충전
- 외형 Body MIM(금속사출품)으로 강성 제품
Specification
| Type | PCB Cut Type |
|---|---|
| Rated current | 5.0A, 1.25A, 0.25A / Pin |
| Rated Voltage | 20V AC/DC |
| Waterproof Type | IPX8 |
| (size : H x W x L) | 3.72 x 18.23 x 9.65 |
HY24-AB3300
- 모바일 기기와 외부(충전기, DLC 케이블 등) 연결 커넥터
- 상하 구분없는 체결구조 사용성 용이
- USB Type C 3.2 Version 고속 data 전송, 충전
- 외형 Body MIM(금속사출품)으로 강성 제품
Specification
| Type | PCB Cut Type |
|---|---|
| Rated current | 5.0A, 1.25A, 0.25A / Pin |
| Rated Voltage | 20V AC/DC |
| Waterproof Type | IPX8 |
| (size : H x W x L) | 3.72 x 15.82 x 9.68 |

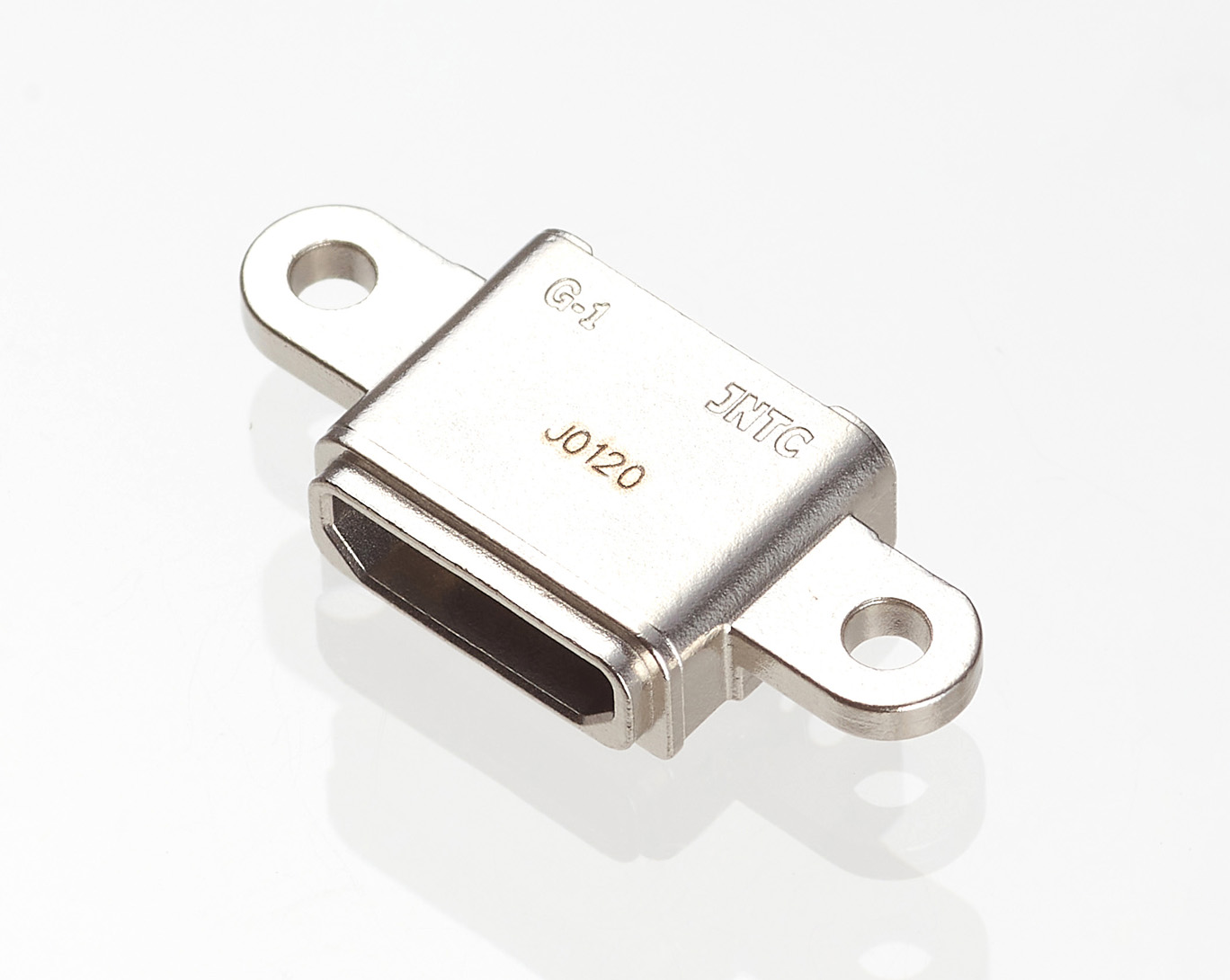

HY07-AB1740
- 모바일 기기와 외부(충전기, DLC 케이블 등) 연결 커넥터
- 방수 기능 구조
- Version 2.0
- 외형 Body MIM(금속사출품)으로 강성제품
Specification
| Type | Mount On PCB |
|---|---|
| Rated current | 1.8A, 0.5A / Pin |
| Rated Voltage | 30V AC/DC |
| Waterproof Type | IPX8 |
| (size : H x W x L) | 3.08 x 17.30 x 7.30 |

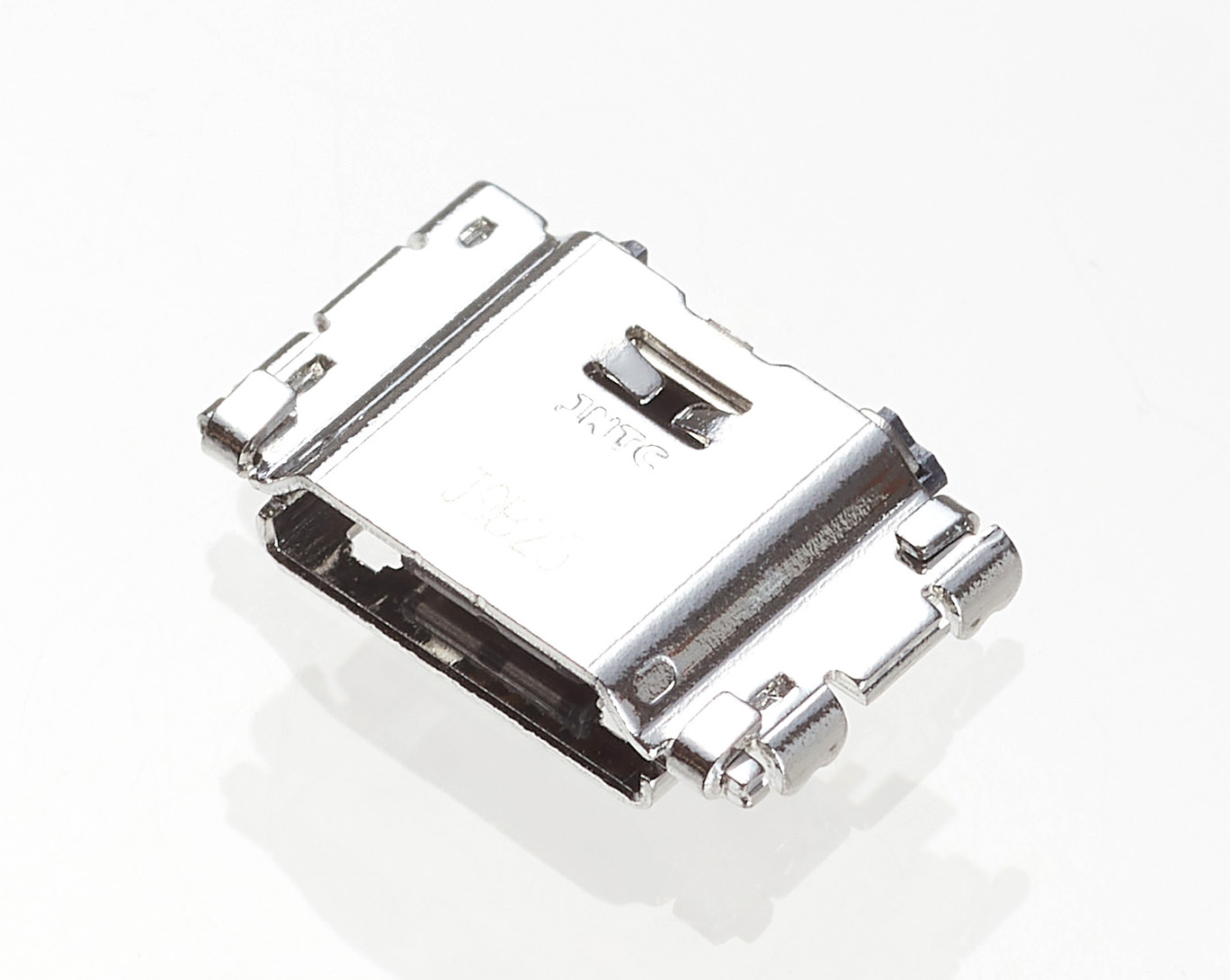

HY07-AB1790
- 모바일 기기와 외부(충전기, DLC 케이블 등) 연결 커넥터
- Version 2.0
- 외형 Body SUS(Press) 구조 적용
Specification
| Type | Mid Mount |
|---|---|
| Rated current | 1.8A, 0.5A / Pin |
| Rated Voltage | 30V AC/DC |
| Waterproof Type | None |
| (size : H x W x L) | 1.41 x 10.6 x 6.8 |

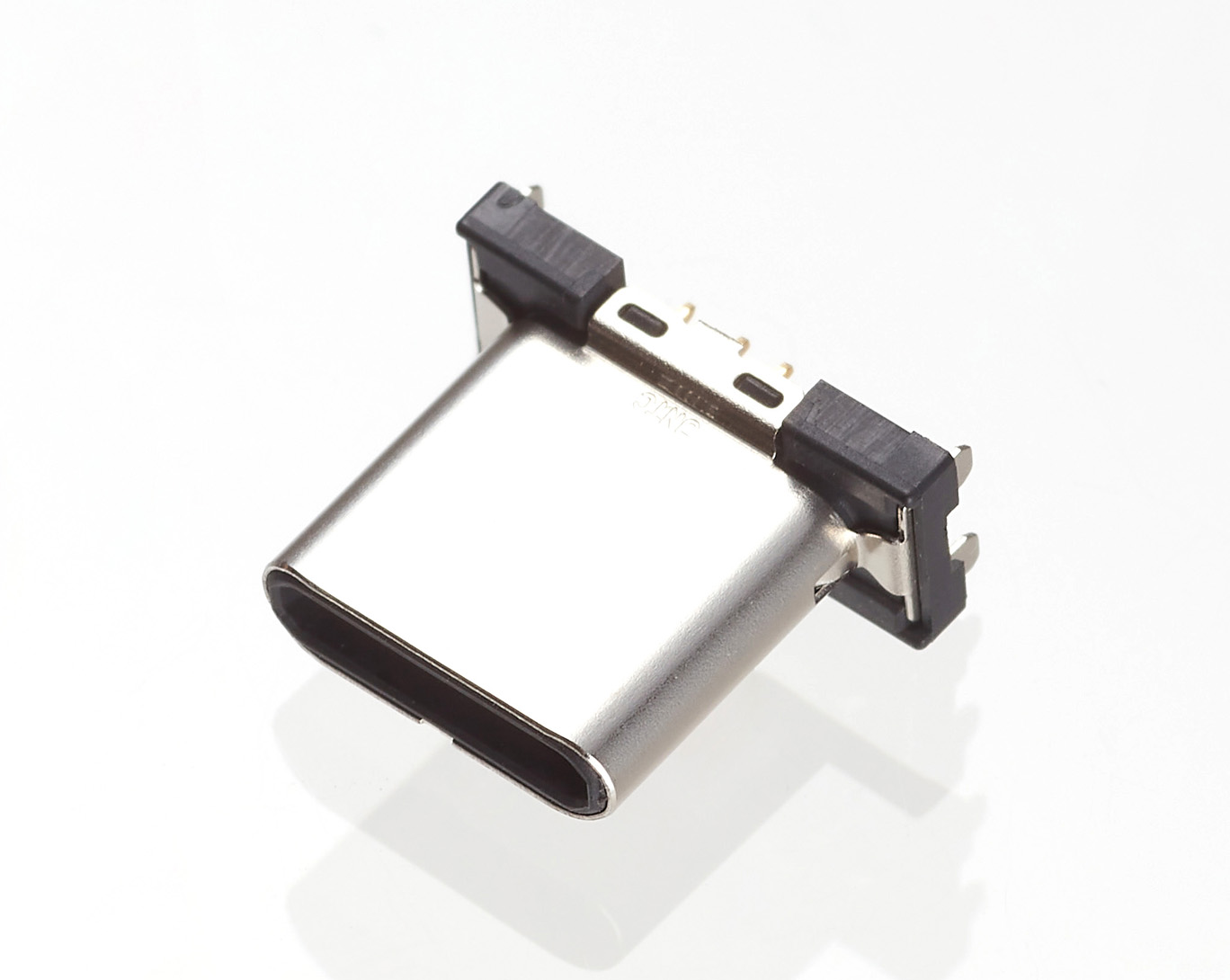

HY08-AC2700
- 모바일 기기와 외부(충전기, DLC 케이블 등) 연결 커넥터
- 상하 구분없는 체결 구조 사용성 용이
- 외형 Body SUS(Press) 구조 적용
Specification
| Type | Mount On PCB |
|---|---|
| Rated current | 5.0A, 1.25A, 0.25A / Pin |
| Rated Voltage | 20V AC/DC |
| Waterproof Type | None |
| (size : H x W x L) | 8.62 x 10.70 x 4.60 |

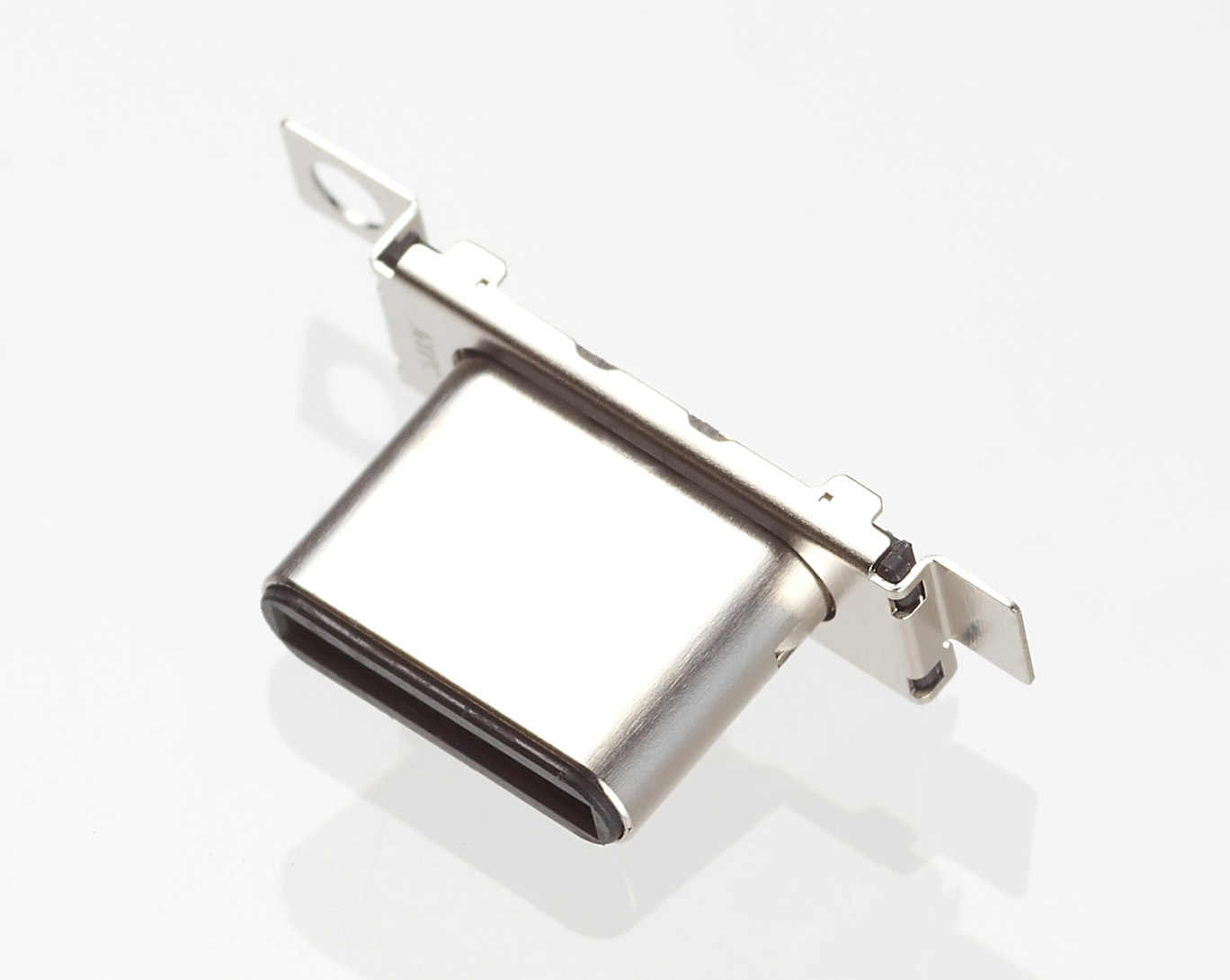

HY24-AC2950
- 모바일 기기와 외부(충전기, DLC 케이블 등) 연결 커넥터
- 상하 구분없는 체결 구조 사용성 용이
- 외형 Body SUS(Press) 구조 적용
Specification
| Type | Mount On PCB |
|---|---|
| Rated current | 5.0A, 1.25A, 0.25A / Pin |
| Rated Voltage | 20V AC/DC |
| Waterproof Type | None |
| (size : H x W x L) | 7.38 x 11.85 x 4.30 |
